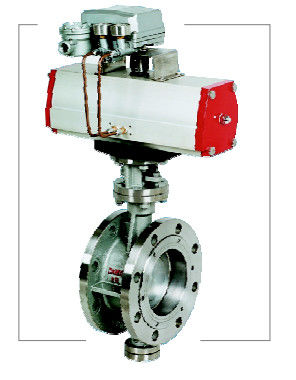

100mm 110mm 10 ίντσα βαλβίδα ελέγχου πεταλούδων 12 ίντσας 40mm 50mm 65mm 25mm

Βαλβίδα πεταλούδων

εφαρμογή

Η σειρά των βαλβίδων πεταλούδων μπορεί να εφαρμοστεί στα τρόφιμα, το ποτό, την ιατρική, τη χημική βιομηχανία, τη βιομηχανική κατεργασία ύδατος προστασίας του περιβάλλοντος, το υψηλό κτήριο, την παροχή νερού, την αποξήρανση και το αέριο, etc.used για να αρχίσει ή να σταματήσει ή να ρυθμίσει τη μέση ποσότητα ροής, τα σημαντικότερα χαρακτηριστικά γνωρίσματα της δομής.

Χαρακτηριστικά σχεδιασμού προϊόντων

1, απλή δομή, μικρός όγκος, ελαφριά, μικρή διάσταση εγκαταστάσεων.

2, έχοντας δύο είδη υλικού σφραγίδων: μαλακός και σκληρός, μπορεί να χρησιμοποιηθεί στις διάφορες συνθήκες εργασίας, με την καλή εκτέλεση σφράγισης. και μακριά διάρκεια ζωής.

3, σχεδιασμένη βαλβίδα πεταλούδων αντι-πυρκαγιάς δομή μπορούν να αποτρέψουν μιας τυχαίας πυρκαγιάς, μόλις πιάσει το μαλακό σφραγίζοντας κάθισμα βαλβίδων της βαλβίδας πεταλούδων την πυρκαγιά και χαλασμένης, το δαχτυλίδι με σφραγιδόλιθο ανοξείδωτου θα δώσουν το παιχνίδι για να κάνουν τη βαλβίδα πεταλούδων να κρατήσει την έκτακτη ανάγκη σφραγισμένη,

4, στον όρο της βαλβίδας πεταλούδων που ανοίγουν πλήρως, αυτό έχουν λίγη αντίσταση ροής, και στον όρο της βαλβίδας πεταλούδων που ανοίγουν μερικώς, η ποσότητα ροής μπορεί να ελεγχθεί με ευαισθησία.

5, μικρή οδηγώντας ροπή, απλή και γρήγορη λειτουργία

Ανάλυση αρχής σφράγισης

1. Η αρχή σφράγισης της ενιαίας εκκεντρικής buttertly βαλβίδας

Δεδομένου ότι το κέντρο gyration AF ο δίσκος (το κέντρο του άξονα βαλβίδων) και το σφραγίζοντας τμήμα του δίσκου είναι οργάνωση σε εκκεντρικό (α), καθιστά το σφραγίζοντας τμήμα του δίσκου βαθμιαία χωριστό από το σφραγίζοντας τμήμα του καθίσματος βαλβίδων στο courseof που ανοίγει τη βαλβίδα πεταλούδων, όταν περιστρέφεται ο δίσκος σε 20°-25°, το σφραγίζοντας τμήμα του δίσκου θα φρεναρίσει εντελώς μακρυά από το σφραγίζοντας τμήμα του καθίσματος βαλβίδων, και όταν ανοίγεται εντελώς, ένα χάσμα Χ θα διαμορφωθεί σε δύο σφραγίζοντας τμήματα, τη thusmakingtherelativemechanicalwear και μείωση εξώθησης μεταξύ δύο σφραγίζοντας τμήματος, και θα εξασφαλίσει τη σφραγίδα της βαλβίδας πεταλούδων.

2.The αρχή σφράγισης της διπλής εκκεντρικής βαλβίδας πεταλούδων σφραγίδων

Σαν να κάνει το κέντρο gyration της μορφής δίσκων (το κέντρο του valvespindle) μια πόλωση σε μέγεθος (β) με την κεντρική γραμμή του θάμνου βαλβίδων, βασισμένη στην ενιαία εκκεντρική βαλβίδα πεταλούδων, που κάνει το thesealing τμήμα του φρένου δίσκων μακρυά από το σφραγίζοντας τμήμα του καθίσματος βαλβίδων πιό γρήγορα από την ενιαία εκκεντρική βαλβίδα πεταλούδων σφραγίδων coes, κατά τη διάρκεια του ανοίγματος της βαλβίδας πεταλούδων, όταν περιστρέφεται ο δίσκος σε 8°~12°, το τμήμα του δίσκου θα φρεναρίσει εντελώς μακρυά από το σφραγίζοντας τμήμα της έδρας βαλβίδων και όταν ανοίγεται εντελώς. ένα μεγαλύτερο χάσμα Υ θα διαμορφωθεί σε δύο σφραγίζοντας τμήματα. Το σχέδιο αυτού του είδους βαλβίδας πεταλούδων μπορεί πολύ να μειώσει τη μηχανική ένδυση και την εξώθηση και την παραμόρφωση, και να βελτιώσει περισσότερο την απόδοση σφράγισης της βαλβίδας πεταλούδων.

3.The αρχή σφράγισης της εκκεντρικής βαλβίδας πεταλούδων τρία

Σαν παραγωγή της κεντρικής γραμμής της μορφής καθισμάτων βαλβίδων μια πόλωση inangle Β με την κεντρική γραμμή του θάμνου βαλβίδων, βασισμένη στη διπλή εκκεντρική βαλβίδα πεταλούδων, που κάνει το σφραγίζοντας τμήμα να φρεναρίσει discimmediately μακρυά από το σφραγίζοντας τμήμα του καθίσματος βαλβίδων τη στιγμή του ανοίγματος, και να έρθει σε επαφή με το σφραγίζοντας τμήμα του καθίσματος βαλβίδων τη στιγμή του κλεισίματος, κατά τη διάρκεια του ανοίγματος και του κλεισίματος, όταν ανοίγεται εντελώς, ένα ίδιο πράγμα χάσματος Υ στη διπλή εκκεντρική βαλβίδα sealbutterfly θα διαμορφωθεί στα δύο σφραγίζοντας τμήματα. Το σχέδιο αυτού του είδους της βαλβίδας πεταλούδων μπορεί εντελώς να αφαιρέσει την ένδυση και τη γρατσουνιά mechanicaI μεταξύ του twosealing τμήματος, και να βελτιώσει πολύ την απόδοση σφράγισης και διάρκεια ζωής της βαλβίδας πεταλούδων.

4.The αρχή σφράγισης της διάφορης εκκεντρικής βαλβίδας πεταλούδων σφραγίδων

Το μοναδικό χαρακτηριστικό γνώρισμα της διάφορης εκκεντρικής buttertly βαλβίδας είναι thevalve άξονας λαβών για το installationof ο δίσκος, με μια δομή του ύφους τρεις-μερών. Υπάρχουν δύο μέρη με έναν ομόκεντρο άξονα, της βαλβίδας handleinthree-partsstyle, η butthecentral γραμμή του μέσου άξονα είναι ένα διάστημα κεντρικών γραμμών μακρυά από τη γραμμή shalt και των των δύο πλευρών, και thedisc εγκαθίσταται στο μέρος του μέσου άξονα. Αυτή η εκκεντρική δομή μπορεί να κάνει το δίσκο να είναι στον τύπο του διπλασίου εκκεντρικό στο situationof που ανοίγουν πλήρως, αλλά στον ενιαίο εκκεντρικό τύπο όταν περιστρέφεται ο δίσκος. Όταν το πλησιάζοντας κλείσιμο, ο δίσκος θα κινήσει μια απόσταση προς το κωνικό τμήμα, και το σφραγίζοντας τμήμα του καθίσματος δίσκων και βαλβίδων είναι στην αξιοπιστία της απόδοσης σφράγισης, λόγω της λειτουργίας του εκκεντρικού άξονα.
