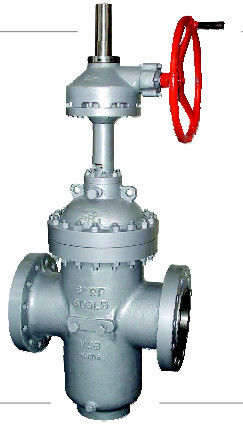

Βαλβίδα πυλών υψηλών επίπεδη πιάτων για την απαλλαγή του τέλους φλαντζών σκουριάς DIN 3352 gs-C25 DN700 PN100

Flat-plate βαλβίδα πυλών

Χαρακτηριστικά σχεδιασμού προϊόντων

●Χυτός και ενώστε στενά δύο δομές με το σώμα

●Το δαχτυλίδι καθισμάτων χρησιμοποιεί την επιπλέουσα δομή δαχτυλιδιών καθισμάτων με το δαχτυλίδι ο-σφραγίδων που σφραγίζεται και προ-σκλήρυνσης δύναμη που εφαρμόζεται να σφραγίσει τον κολπίσκο και outiot τον διπλός-τρόπο και η ανοικτός-στενή στιγμή με αυτήν την δομή είναι 1/2 αυτή των κοινών βαλβίδων μόνο, ικανή να ανοίξει ελαφριά και να κλείσει τις βαλβίδες

●Το δαχτυλίδι καθισμάτων χρησιμοποιεί το σφραγίζοντας πρόσωπο inlald με PTFE, τόσο τις hasclual σφραγίδες PTFE στο μέταλλο και του μετάλλου στο μέταλλο, οι σφραγίζοντας πράξεις προσώπου PTFE επίσης ως αφαιρέσεις του ρύπου σε δίσκο σφηνών.

●Για τη βαλβίδα με τη μέταλλο στο μέταλλο σφραγίδα, υπάρχει εγχυτήρας λιπών έξω από το, το λίπος παίρνει στο σφραγίζοντας πρόσωπο μέσω του εγχυτήρα και του δαχτυλιδιού καθισμάτων να έχει τη βαλβίδα μέχρι τη μηδενική διαρροή.

●Ο δίσκος σφηνών της βαλβίδας με την τρύπα οδηγών ροής εγκαθίσταται πάντα με το σφραγίζοντας πρόσωπο είτε στην ορθάνοικτη είτε πλήρη στενή θέση για να έχει το σφραγίζοντας πρόσωπο προστάτευσε χωρίς άμεσα να διαβρωθεί από το μέσο ώστε να παρατειθεί η διάρκεια,

●Όταν ανοίγεται πλήρως, το κανάλι της βαλβίδας είναι ομαλό και γραμμικό, με μια εξαιρετικά μικρή ροή μην αντιστεμένος στο συντελεστή και καμία απώλεια πίεσης, και η σωλήνωση μπορεί να καθαριστεί με την τρίχα-σφαίρα μέσω της.

●Αυτή η βαλβίδα χρησιμοποιεί τη δομή συσκευασίας με τη δυνατότητα της μόνος-σφραγίδας, δεν χρειάζεται καμία σταθερή ρύθμιση, χαρακτηρίζει πολύ ελαφρύ ανοικτό και κλείνει και μια αξιόπιστη σφραγίδα. Μια βοηθώντας σφραγίζοντας δομή injoction groase τίθεται ως στόχος στη συσκευασία να έχει την απόδοση σφράγισης απολύτως αξιόπιστη και να πάρει μια αληθινή μηδενική διαρροή, που ρυθμίζει το πρόβλημα για η θέση των καθολικών βαλβίδων για να είναι ευκολότερη διαρροή εξωτερικά.

●Η αυτόματη αφαίρεση της υψηλής πίεσης στην εσωτερική κοιλότητα η βαλβίδα είναι έτοιμη να κλείσει (δείτε λειτουργώντας διάγραμμα αρχής για τις λεπτομέρειες) ώστε να εξασφαλιστεί ασφάλεια.

●Η πλήρως σφραγισμένη δομή αφήνει μια καλή προστατευτική ιδιοκτησία, κατάλληλη για την απαίτηση του 24ωρου καθήκοντος.

●Μια ράβδος ένδειξης ή ένα παράθυρο εξέτασης τίθεται ως στόχος με τη βαλβίδα να παρουσιάσει ανοικτός-στενό όρο.

●Αρχή εργασίας

1, με την ίση πίεση σε όλη τη βαλβίδα (και την πύλη στην κλειστή θέση), και η αρχική σφραγίδα (1) διαμορφώνονται με το αυξημένο δαχτυλίδι PTFE στα πρόσωπα των καθισμάτων. (Τα κάθισμα-ένθετα καθαρίζουν και τις δύο πλευρές της πύλης κάθε φορά που ανοίγουν τη βαλβίδα ή κλείνουν)

2, ως πίεση γραμμών (2) εφαρμόζονται στις πράξεις valve.it στην πύλη, που αναγκάζουν το ενάντια στο δαχτυλίδι PTFE στο προς τα κάτω κάθισμα, που συμπιέζει το μέχρι το κάθισμα ενάντια στο κάθισμα χάλυβα. Κατά συνέπεια, μια διπλή σφραγίδα διαμορφώνεται… πρώτα, μια σφραγίδα PTFE--μετάλλων κατόπιν, μετάλλου προς μέταλλο. Τα seatis που αναγκάζονται επίσης σταθερά στην κοιλότητά του. O-ring (3) αποτρέπει οποιαδήποτε προς τα κάτω ροή σε αυτό το σημείο.

3, προς τα πάνω σφραγίδα παρέχονται όταν ξεφορτώνεται η πίεση κοιλοτήτων βαλβίδων. Αυτό προκαλείται από τη δύναμη της πίεσης γραμμών ενεργώντας ενάντια στο προς τα πάνω κάθισμα (4) που κινεί το κάθισμα ενάντια στην πύλη και που παρέχει έναν σφιχτό PTFE-στη σφραγίδα μετάλλων σε αυτό το σημείο. Στο ίδιο time.the O-ring (5) διαμορφώνει μια σφιχτή σφραγίδα με την κοιλότητα καθισμάτων.

4, βαλβίδα ανακουφίζονται αυτόματα της υπερβολικής πίεσης κοιλοτήτων βαλβίδων. Όταν η πίεση κοιλοτήτων βαλβίδων υπερβαίνει την πίεση γραμμών… από τέτοιες αιτίες όπως η θερμική επέκταση… το προς τα πάνω κάθισμα αναγκάζεται πίσω στην κοιλότητά της και το excesspressure στην κοιλότητα βαλβίδων αιμορραγείται μεταξύ του καθίσματος και της πύλης στη γραμμή.
